Figure 5

From: Effectiveness of selective area growth using van der Waals h-BN layer for crack-free transfer of large-size III-N devices onto arbitrary substrates

Figure 5

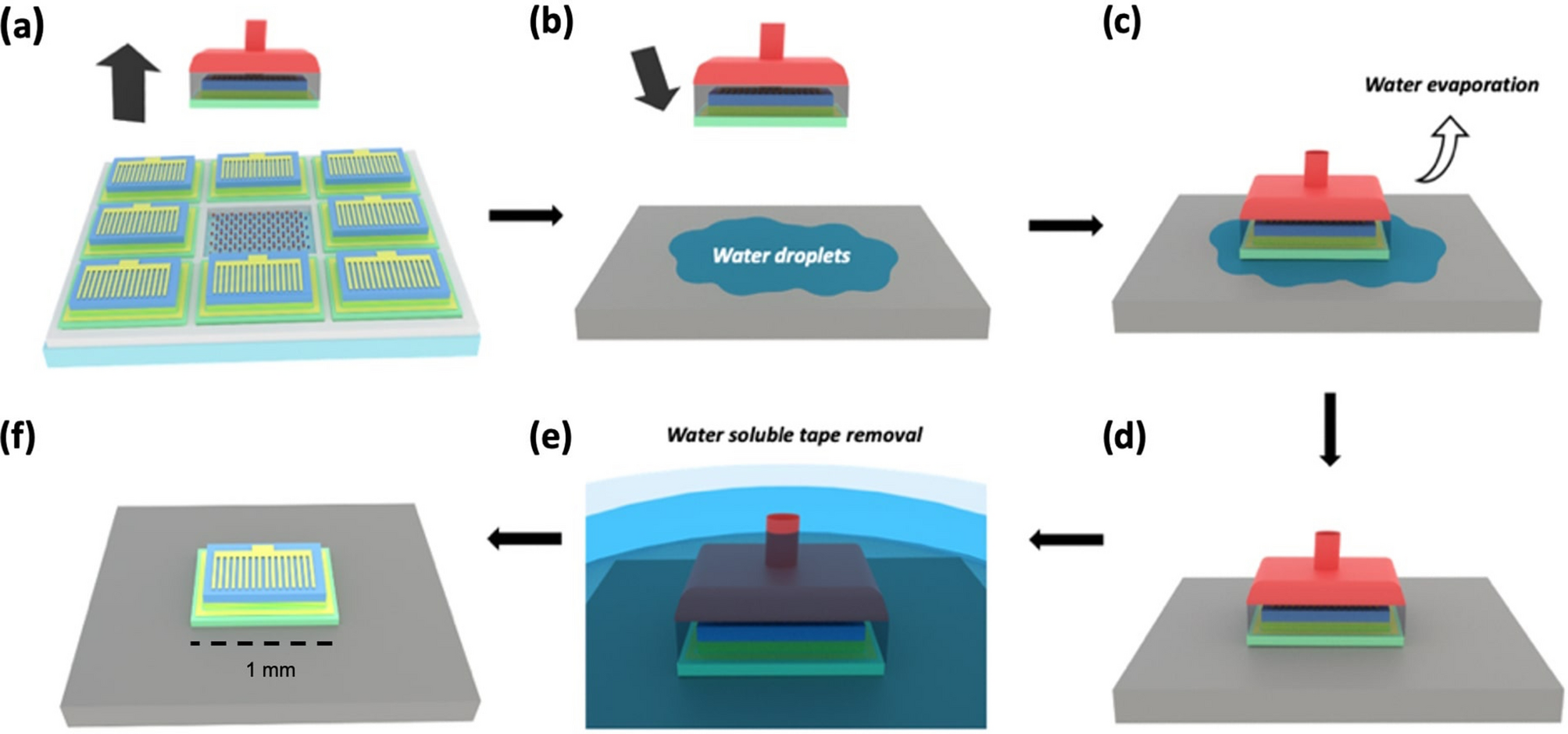

Schematics of the lift-off and van der Waals bonding transfer on rigid substrate. (a) Vertical release from hBN/sapphire native substrate (b) water droplets deposition of silicon (c) deposition of released LEDs onto silicon (d) vdWs bonding on silicon after water evaporation (e) water soluble tape removal (f) LED transferred to silicon.
