From: The influence of gravity on respiratory kinematics during phonation measured by dynamic magnetic resonance imaging

Figure 4

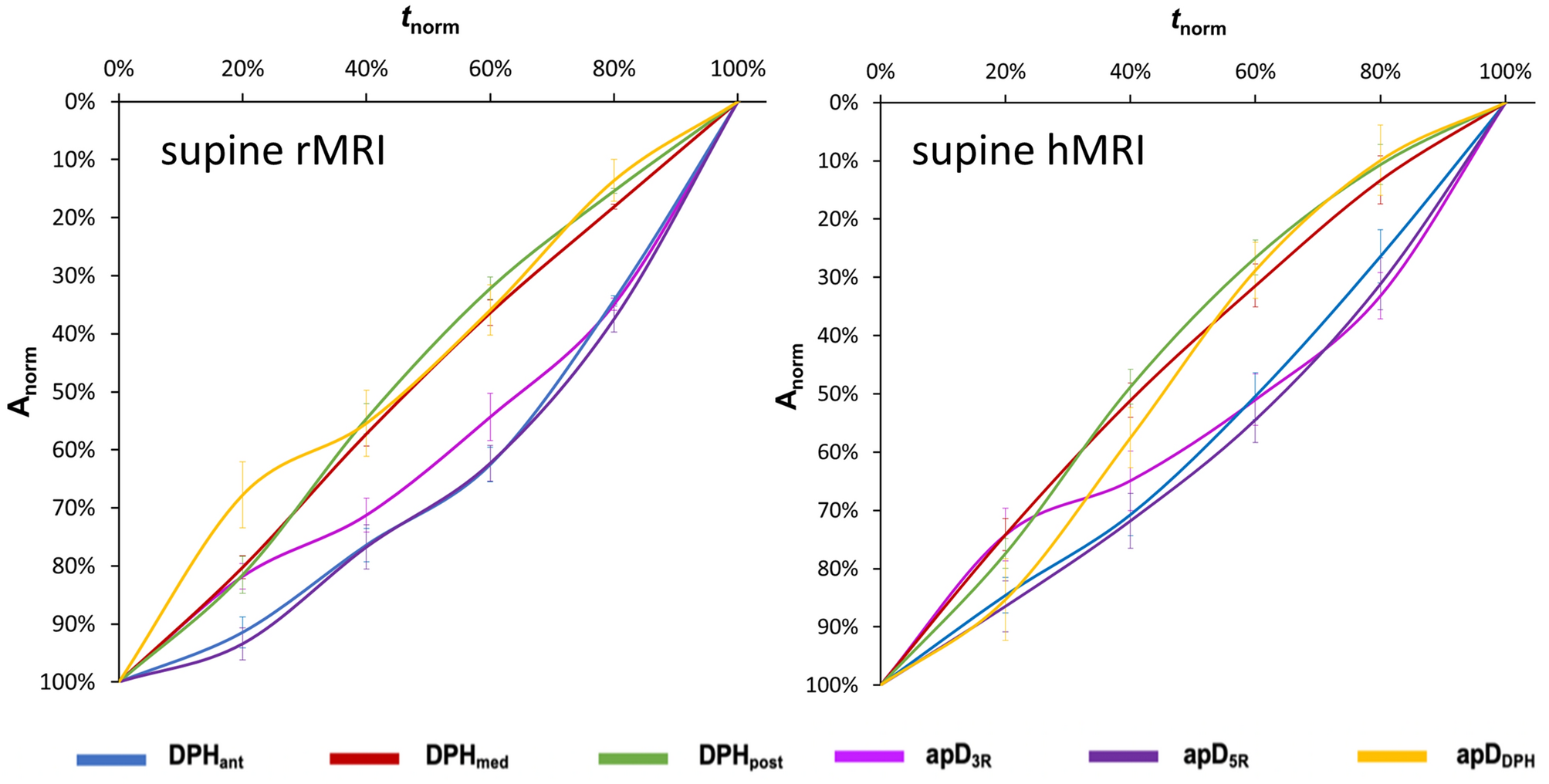

General agreement of normalized motion curves from rotatable MRI (= rMRI) and conventional MRI (hMRI) data in supine position as error detection experiment. Normalized motion curves of 6 measured distance parameters from dynamic MRI acquired in supine body position in hMRI and rMRI in subjects 1–3. Normalized time is displayed on x-axis, mean normalized amplitude with standard deviation on y-axis. Different locations are displayed in different colours.
