From: Comprehensive constitutive modeling and analysis of multi-elastic polydimethylsiloxane (PDMS) for wearable device simulations

Figure 7

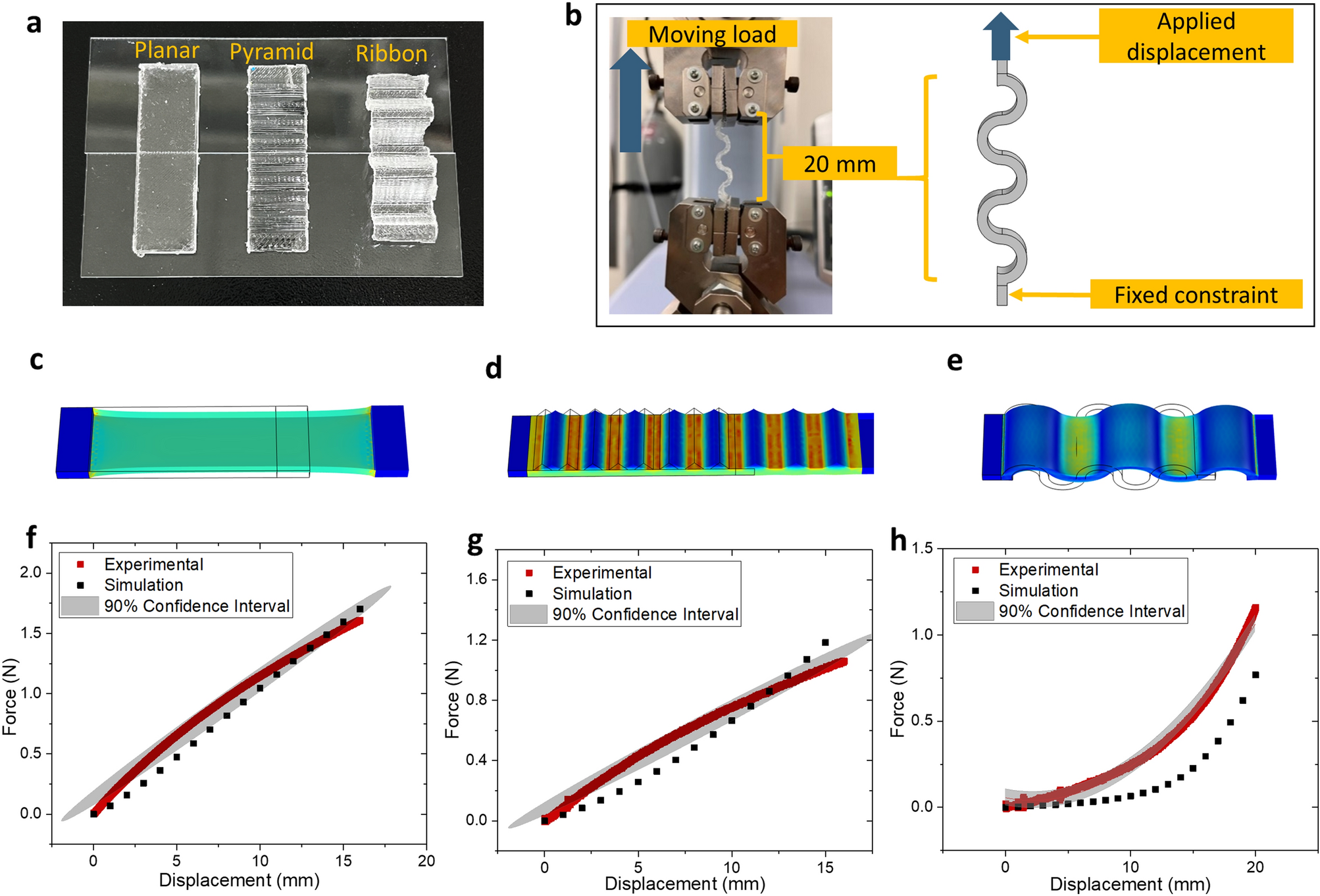

(a, b) Fabricated samples and experimental and simulation setup for validation experiment using PDMS n = 0.095: (a) planar, pyramidal microstructure and ribbon structure PDMS samples; (b) equipment setup and corresponding FEM simulation setup for uniaxial stretching of PDMS samples. (c–e) Simulation geometries corresponding to: (c) planar PDMS sample; (d) pyramidal microstructure PDMS sample; (e) ribbon PDMS sample. (f–h) Uniaxial force–displacement comparison between experimental and simulation results for (f) planar PDMS sample; (g) pyramidal microstructure PDMS sample; (h) ribbon PDMS sample.
