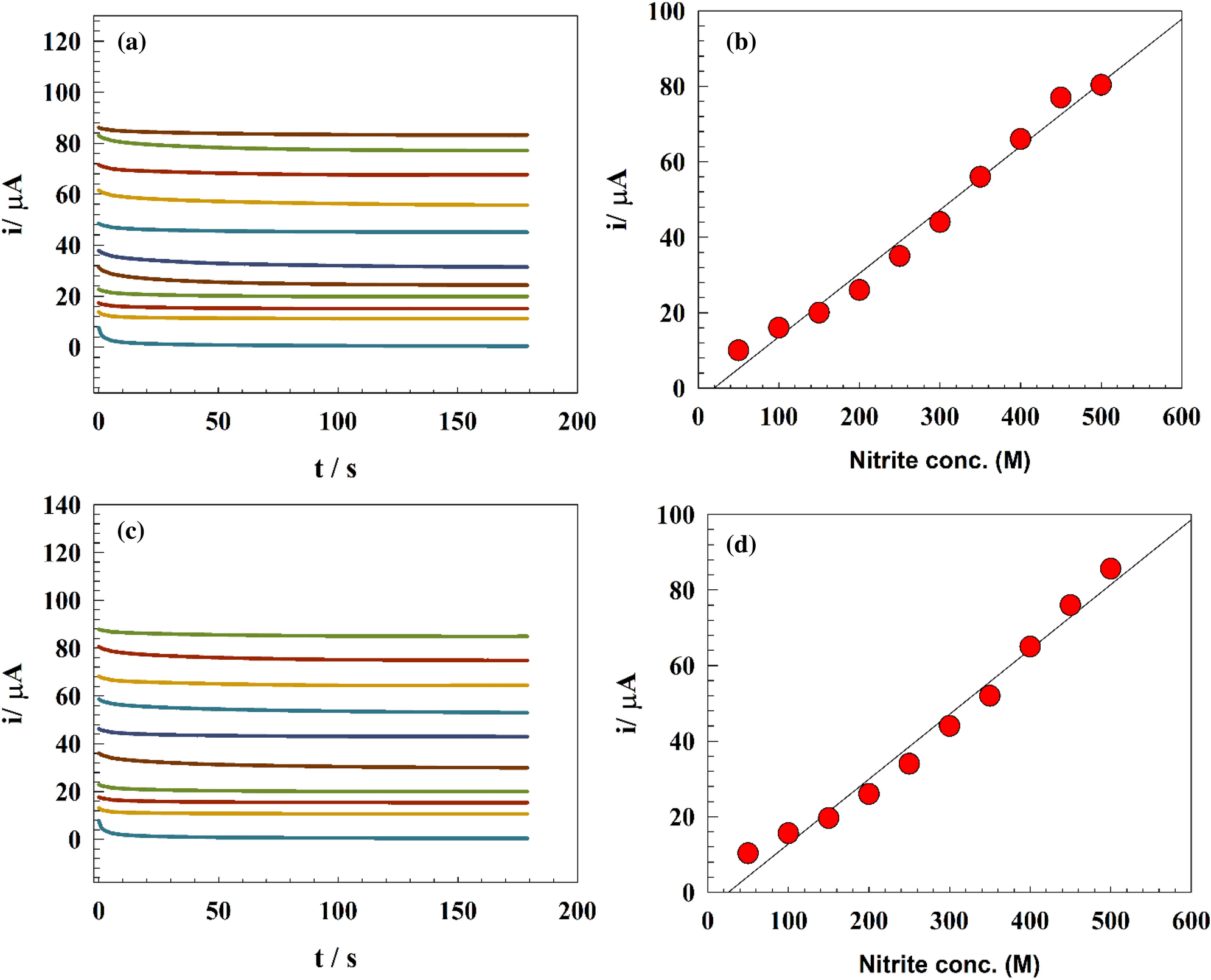

Figure 10

(a) Chronoamperograms of modified GC/GO/Ag electrode after spiking different nitrite concentrations in drinking water. (b) Calibration curve for drinking water samples. (c) Chronoamperograms of modified GC/GO/Ag electrodes after spiking different nitrite concentrations in wastewater. (d) Calibration curve for wastewater samples.
