Fig. 5

From: Monitoring subsurface soil displacement in karst collapse by designing a MEMS-based spherical monitoring device

Fig. 5

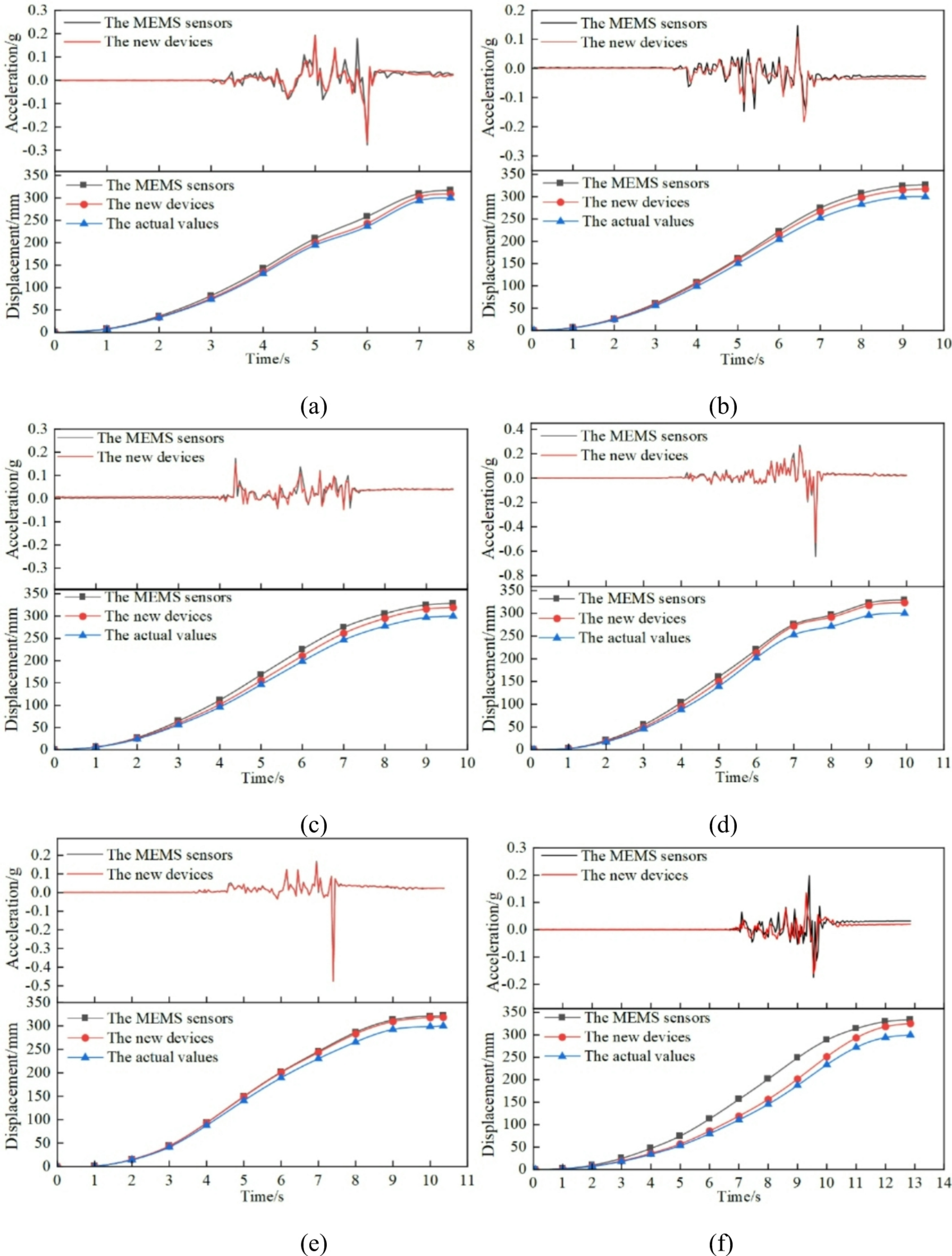

The dates of Acceleration/displacement in six groups of fixed-distance tests. (a) Acceleration/displacement data for test a; (b) Acceleration/displacement data for test b; (c) acceleration/displacement data for test c; (d) acceleration/displacement data for test d; (e) Acceleration/displacement data for test e; (f) acceleration/displacement data for test f.
