Fig. 15

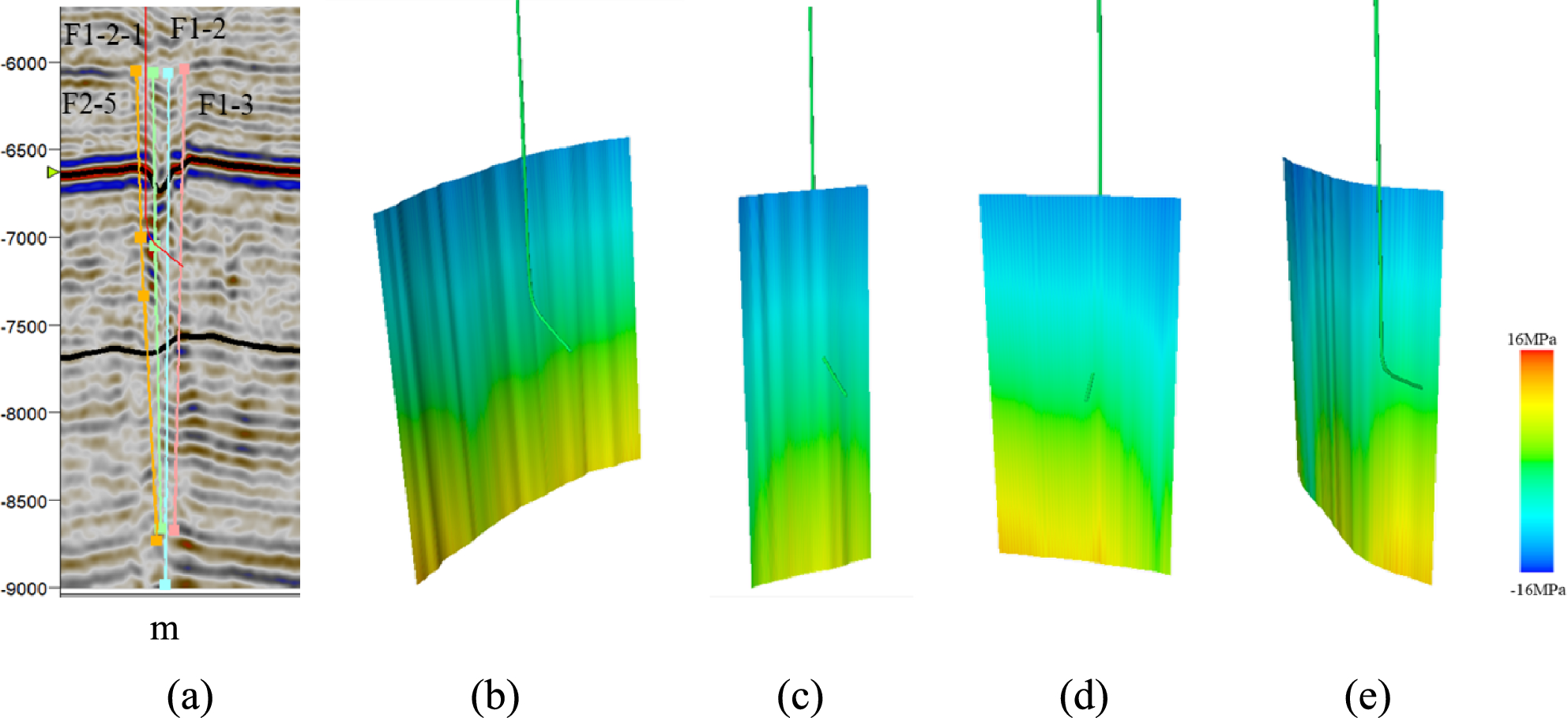

Cross-section of the critical stress analysis for the faults near well W5: (a) seismic section across well W5; (b) critical stress profile for fault F2-5; (c) critical stress profile for fault F1-2-1; (d) critical stress profile for fault F1-2; (e) critical stress profile for fault F1-3.
