Fig. 16

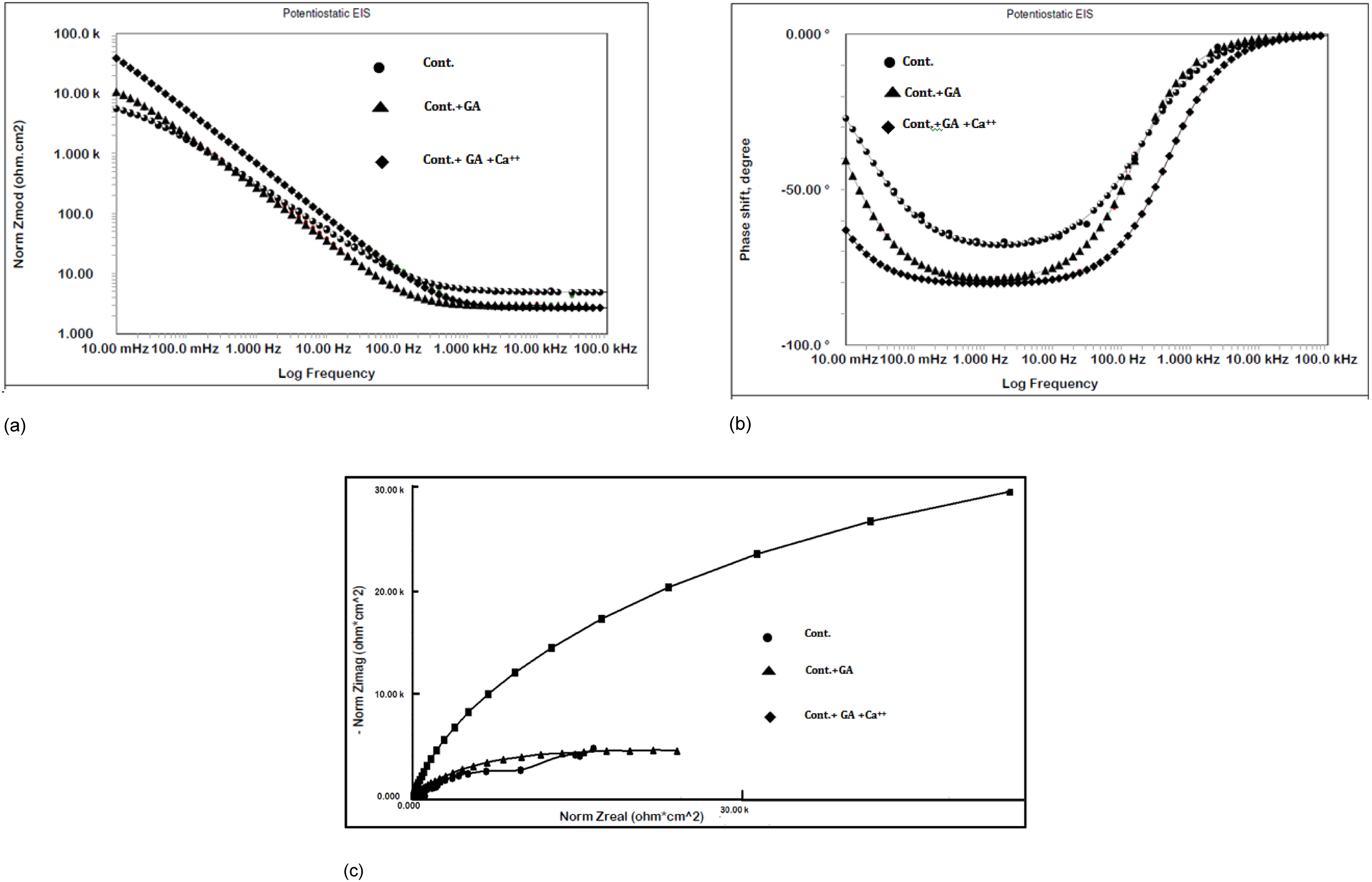

(a) Log-frequency-normalized impedance Bode plots for steel rebars exposed to different test electrolytes for 240 h. (b) Log-frequency-phase-shift Bode plots for steel rebars exposed to different test electrolytes for 240 h. (c) Nyquist plots for plots for steel rebars exposed to different test electrolytes for 240 h.
