Fig. 6

From: Experimental and numerical research on crowd squeezing pressure of platform screen doors of rail transit

Fig. 6

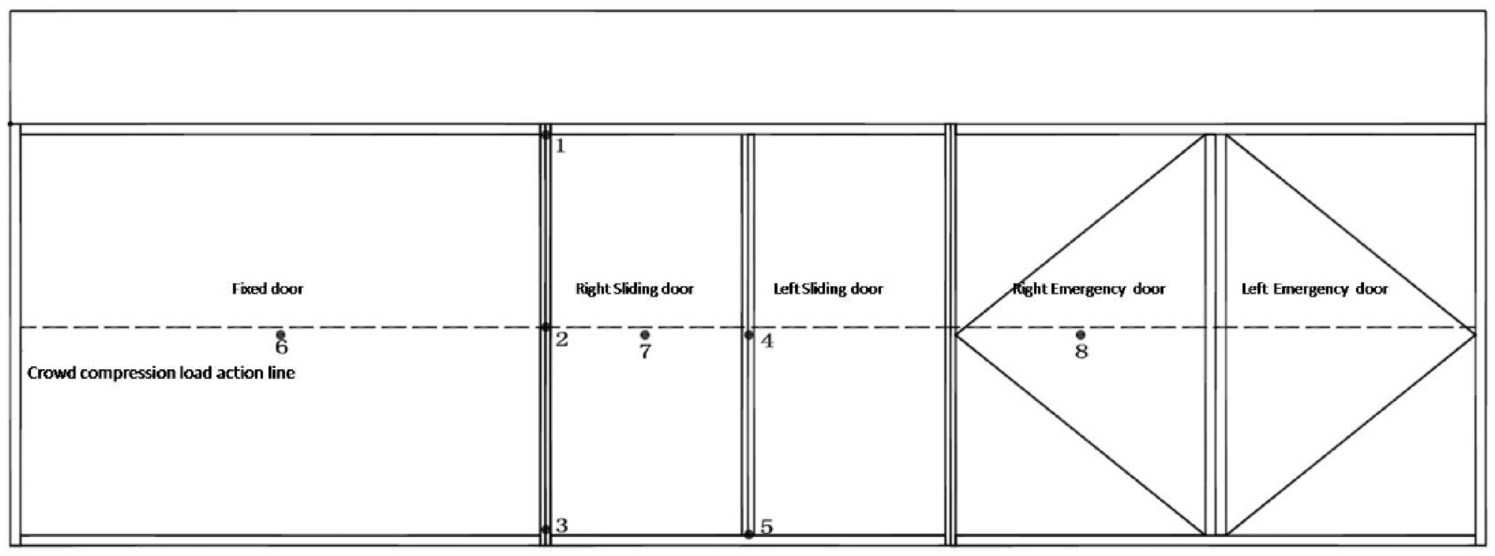

Schematic diagram of prototype measurement point layout. 1-right sliding door, upper end of right vertical material frame, 2-right sliding door pillar compression point, 3-right sliding door, lower end of right vertical material frame, 4-right sliding door, left vertical frame midpoint, 5- right sliding door, lower end of left vertical material frame, 6-fixed door glass centroid, 7- right sliding door glass centroid, 8-right emergency door glass centroid.
