Fig. 17 | Scientific Reports

Fig. 17

From: Passive control of suddenly expanded flow and temperature distribution along the duct at critical Mach number

Fig. 17Fig. 17Fig. 17Fig. 17Fig. 17

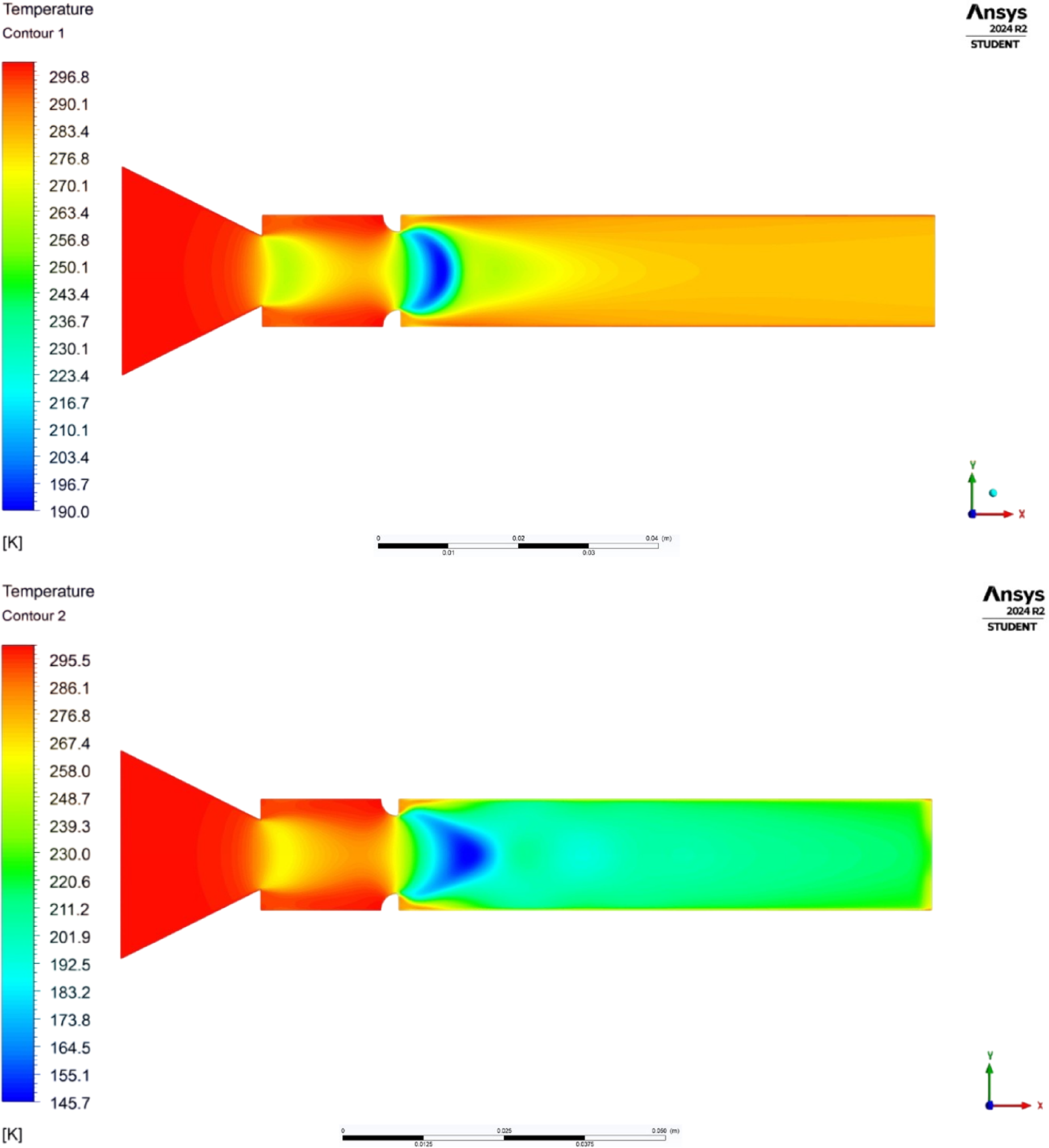

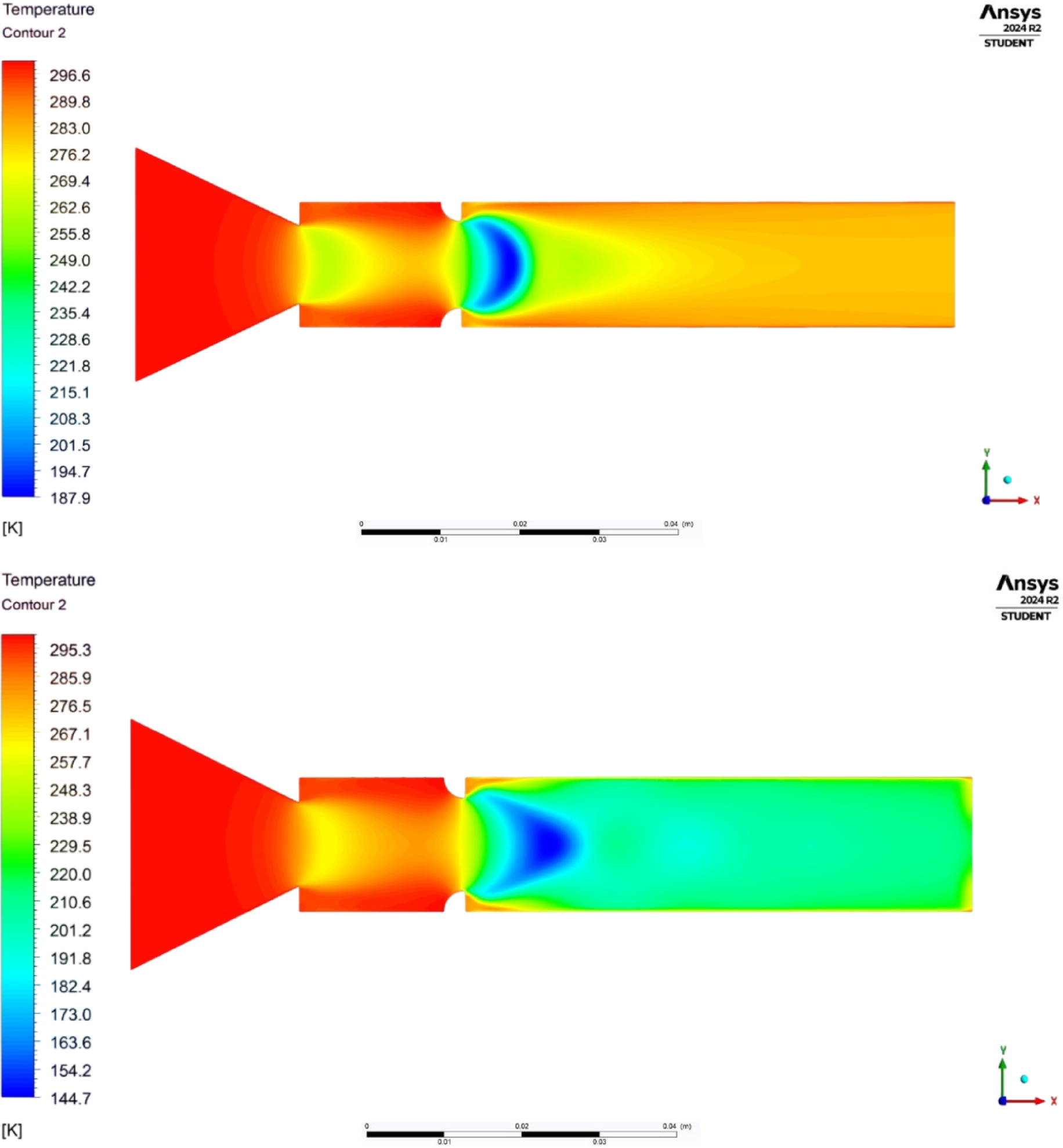

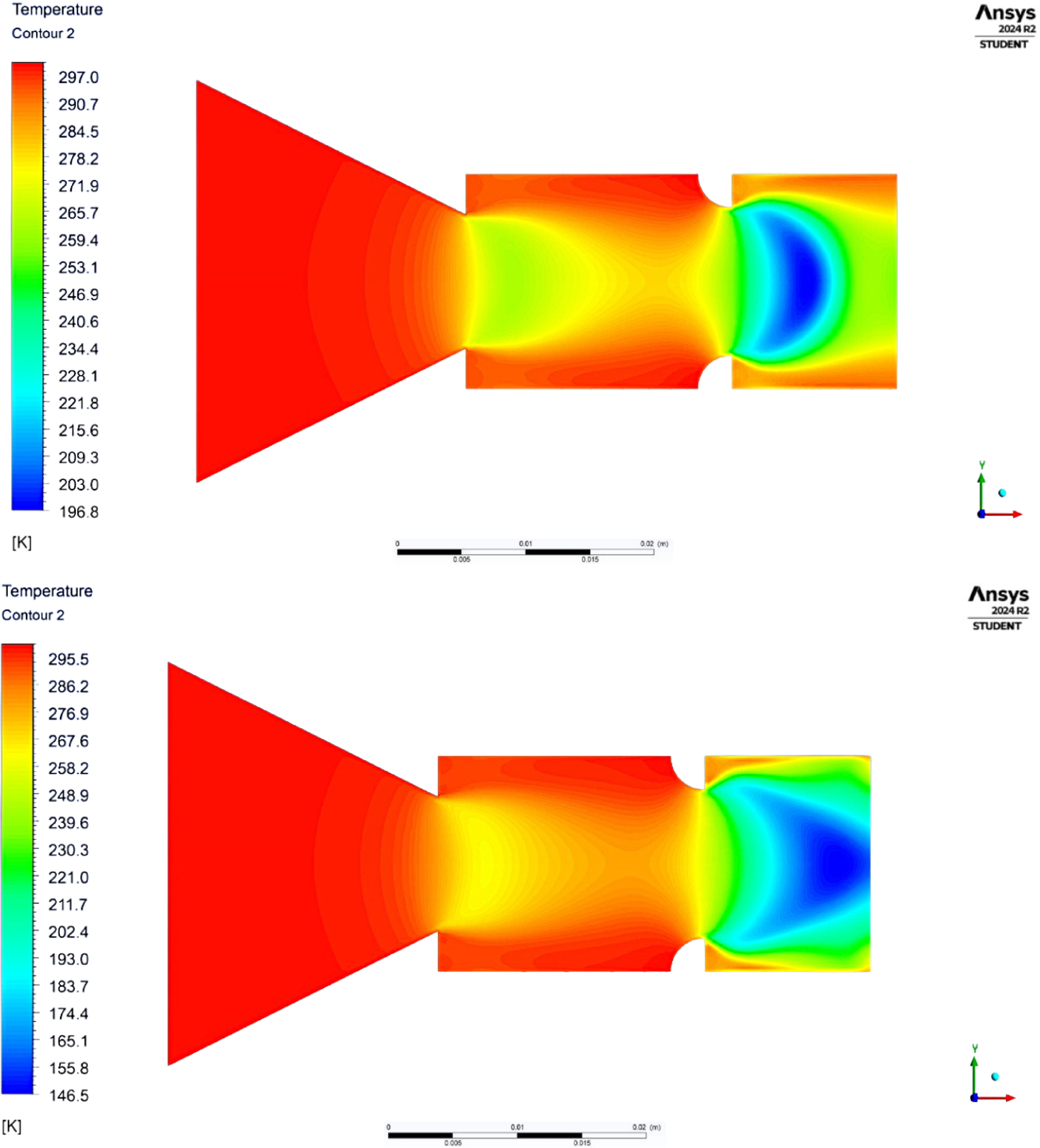

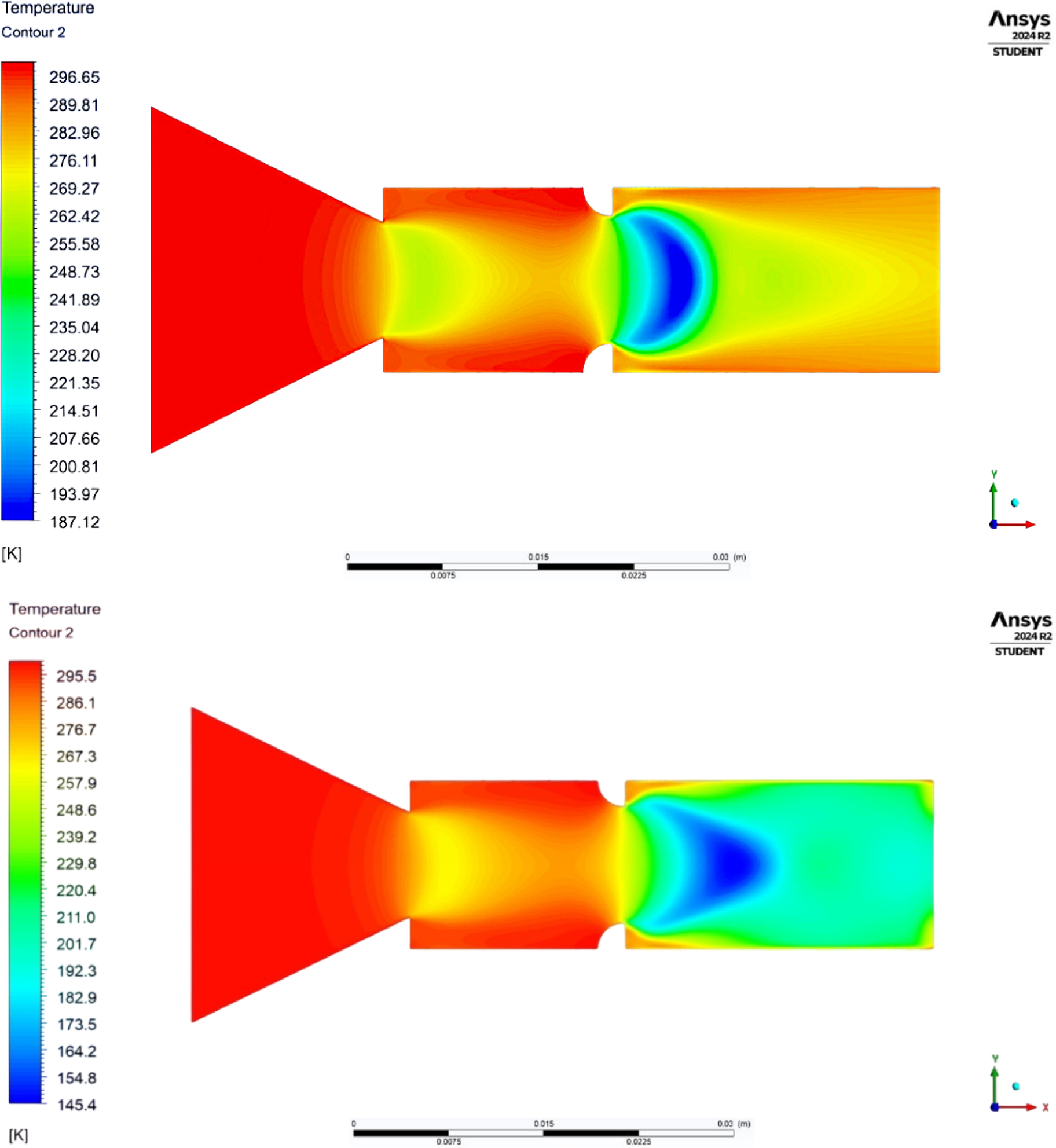

(a) Temperature contour for L/D = 2, 2.5 mm rib, at 1D location and NPR = 3. (b) Temperature contour for L/D = 2, 2.5 mm rib, at 1D location and NPR = 5. (c) Temperature contour for L/D = 3, 2.5 mm rib, at 1D location and NPR = 3. (d) Temperature contour for L/D = 3, 2.5 mm rib, at 1D location and NPR = 5. (e) Temperature contour for L/D = 4, 2.5 mm rib, at 1D location and NPR = 3. (f) Temperature contour for L/D = 4, 2.5 mm rib, at 1D location and NPR = 5. (g) Temperature contour for L/D = 5, 2.5 mm rib, at 1D location and NPR = 3 (h) Temperature contour for L/D = 5, 2.5 mm rib, at 1D location and NPR = 5. (i) Temperature contour for L/D = 6, 2.5 mm rib, at 1D location and NPR = 3. (j)Temperature contour for L/D = 6, 2.5 mm rib, at 1D location and NPR = 5.
