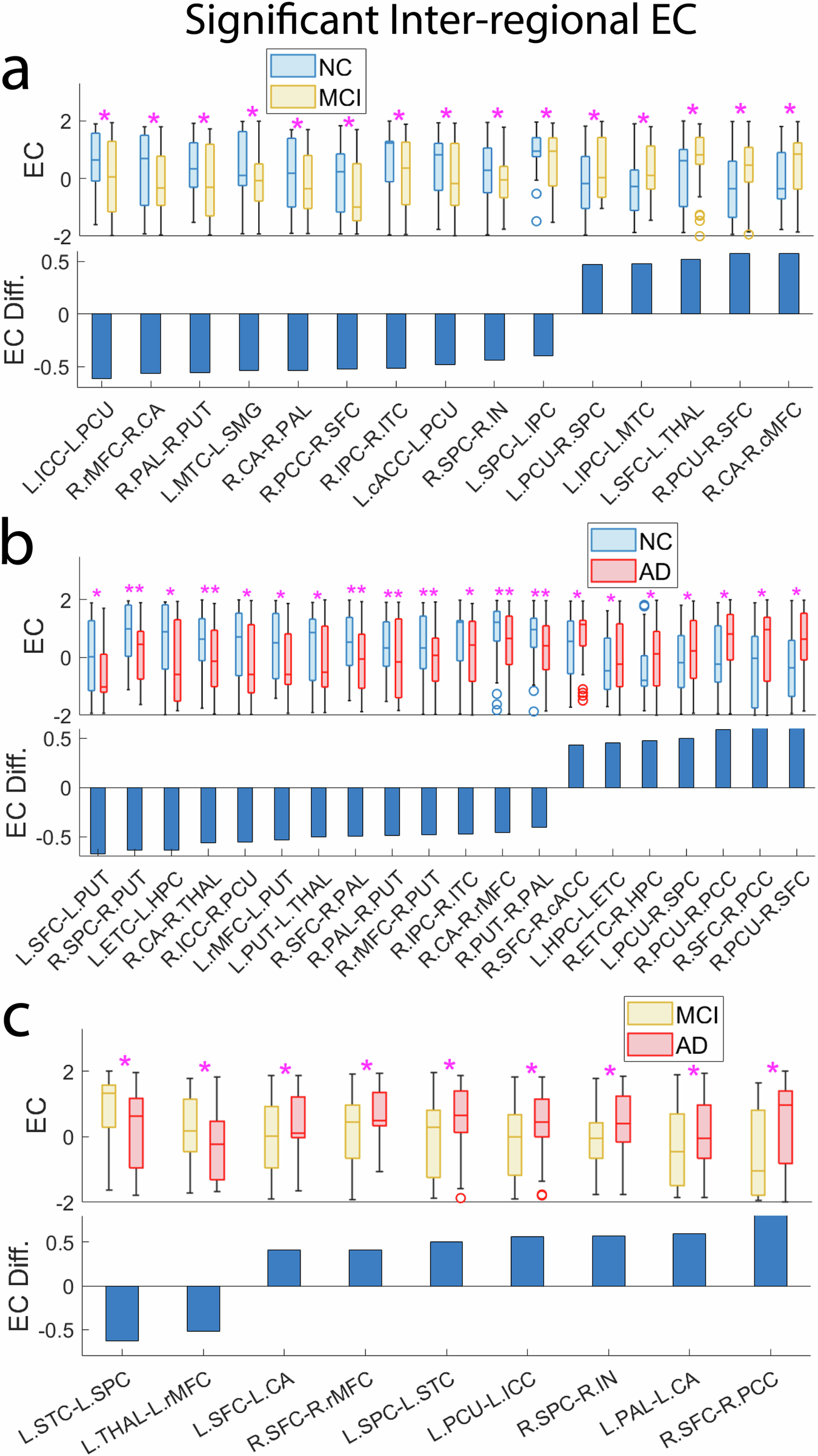

Fig. 6: Significant inter-regional connections for group pairwise comparison.

From: Revealing excitation-inhibition imbalance in Alzheimer’s disease using multiscale neural model inversion of resting-state functional MRI

Fig. 6

Significant inter-regional effective connectivity (EC) for a NC and MCI comparison, b NC and AD comparison, and c MCI and AD comparison (n = 48 for each independent sample). For each subplot, the top panel shows the boxplot of inter-regional EC while the bottom panel plots the EC mean difference between the two compared groups. One star (*) indicates uncorrected significance (p < 0.05), and double stars (**) indicate corrected significance by NBS (p < 0.05). ICC isthmus cingulate cortex, PCU precuneus, rMFC rostral middle frontal cortex, CA caudate, PAL pallidum, PUT putamen, MTC middle temporal cortex, SMG supramarginal gyrus, PCC posterior cingulate cortex, SFC superior frontal cortex, IPC inferior parietal cortex, ITC inferior temporal cortex, cACC caudal anterior cingulate cortex, SPC superior parietal cortex, IN insula, THAL thalamus, cMFC caudal middle frontal cortex, ETC entorhinal cortex, HPC hippocampus, STC superior temporal cortex, L left hemisphere, R right hemisphere.
