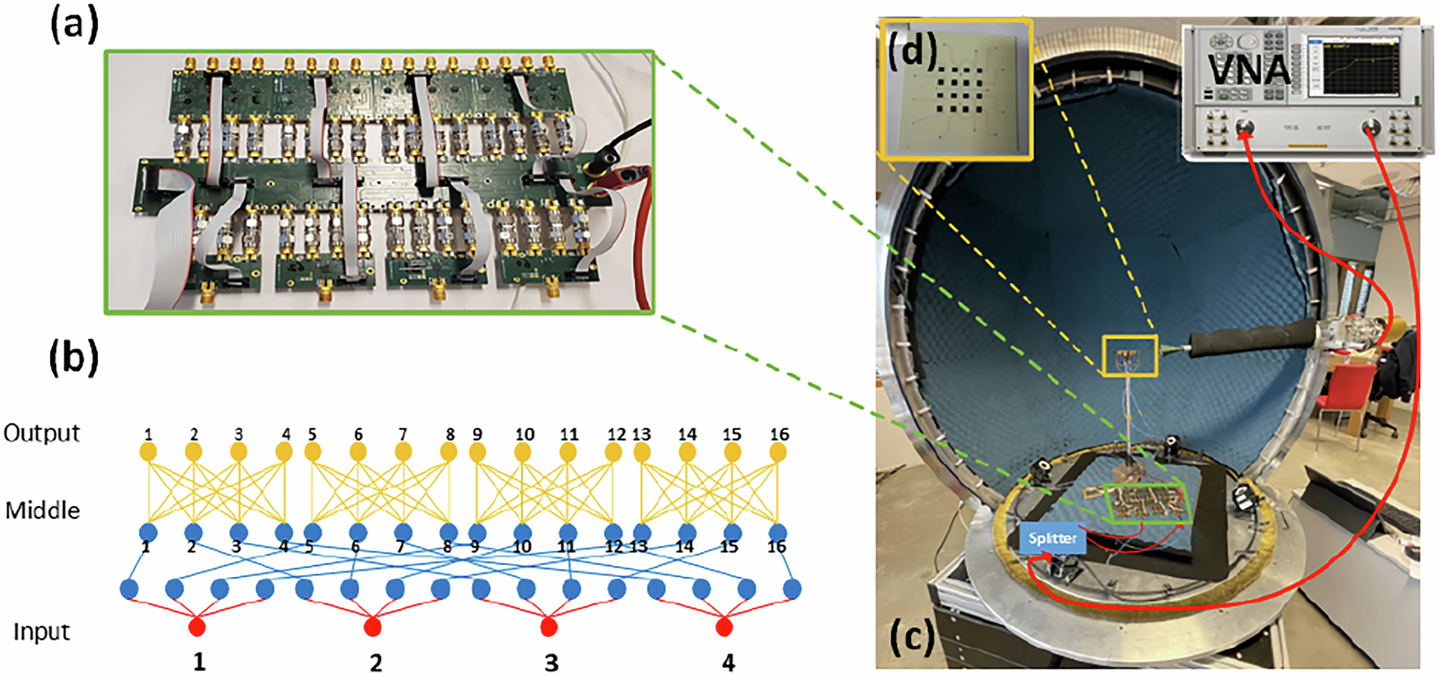

Fig. 5: Dimensionality-reduced phase array experimental setup and prototype for concept verification.

From: Dimensionality reduced antenna array for beamforming/steering

Fig. 5: Dimensionality-reduced phase array experimental setup and prototype for concept verification.

a Dimensionality-reduced cascaded angle offset (DRCAO-PAA) verified board prototype. b DRCAO-PAA verified board Schematic, Input layer(red), middle layer(blue), output layer(yellow). c Far-field Pattern Measurement in Spherical mm-Wave Anechoic Chamber d 28GHz mm-wave phased array. VNA: vector network analyzer.
